単安定ラッチング型ソレノイド

SS-122K-710

			■　標準コイル表（20%間欠使用）1/5Duty約25W 電圧(V) コイル抵抗(Ω) 電流(mA) 6 1.45 4140 12 5.8 2070 24 23 1040 ■　通電率による消費電力 5%間欠の場合 100W 10%間欠の場合 50W 20%間欠の場合 25W 50%間欠の場合 10W 無励磁保持力　2.5kgf(×9.8N)以上

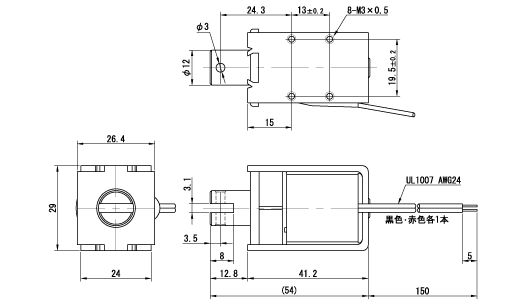

■　寸法図

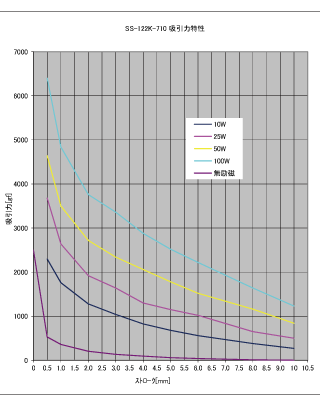

■　吸引力特性
	この特性は1コイル（２線式）の場合です

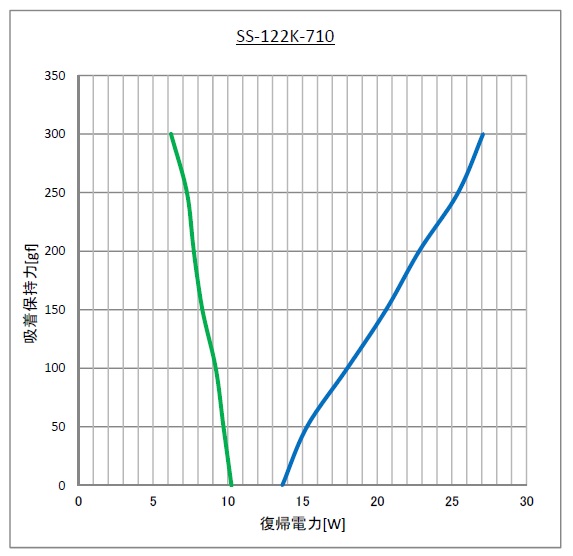

■　復帰特性
	この特性は1コイル（２線式）の場合です

信明電機株式会社
