プル型ソレノイド

SS-121-701C

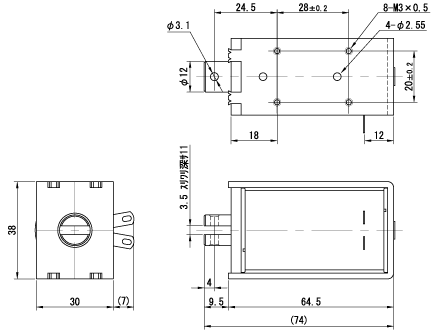

			■　寸法図

■　一般特性 温度上昇 8.0Wで65deg以下 （連続通電） 絶縁特性 DC500Vメガ−100MΩ以上 （常温、常湿） 耐電圧 AC1000V 50/60Hz　１分間 （常温、常湿） 絶縁階級 A種 （A種以外の絶縁は特注です）

■　定格表 電圧 V 標準（連続） 通電率50%・1/2DUTY（間欠） 通電率25%・1/4DUTY（間欠） 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 6 4.5 1333 約8.0W 2.25 2666 約16.0W 1.13 5309 約32.0W 12 18 666 9 1333 4.5 2666 24 72 333 36 666 18 1333 100 1250 80 625 160 313 320

信明電機株式会社
