プル型ソレノイド

SS-102-501

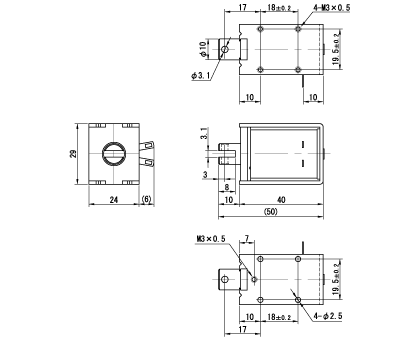

			■　寸法図

■　一般特性 温度上昇 4.2Wで65deg以下 （連続通電） 絶縁特性 DC500Vメガ−100MΩ以上 （常温、常湿） 耐電圧 AC1000V 50/60Hz　１分間 （常温、常湿） 絶縁階級 A種 （A種以外の絶縁は特注です）

■　定格表 電圧 V 標準（連続） 通電率50%・1/2DUTY（間欠） 通電率25%・1/4DUTY（間欠） 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 6 8.5 705 約4.2W 4.25 1411 約8.5W 2.13 2816 約16.7W 12 34 352 17 705 8.5 1411 24 137 175 68.5 350 34.3 699 100 2380 42 1190 84 595 168

信明電機株式会社
