単安定ラッチング型ソレノイド

 SS-1017K-701




■ 標準コイル表(20%間欠使用)1/5Duty約15W

電圧(V) コイル抵抗(Ω) 電流(mA)
6 2.4 2500
12 9.6 1250
24 38.4 625

■ 通電率による消費電力

5%間欠の場合 60W
10%間欠の場合 30W
20%間欠の場合 15W
50%間欠の場合 6W

無励磁保持力 1.4kgf(×9.8N)以上

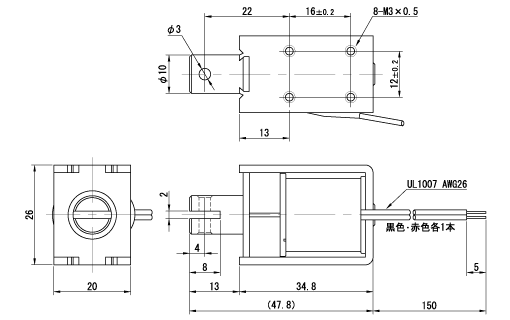

■ 寸法図

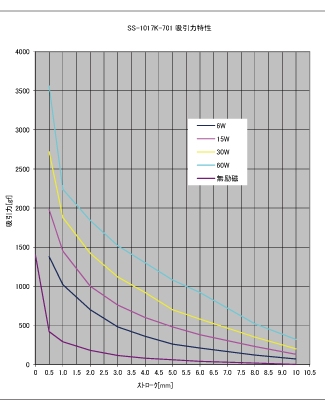

■ 吸引力特性

  この特性は1コイル(2線式)の場合です

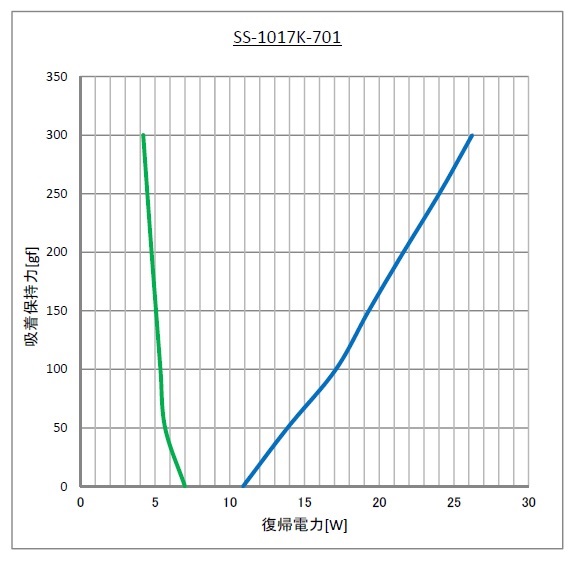

■ 復帰特性

  この特性は1コイル(2線式)の場合です



信明電機株式会社
