プル型ソレノイド

SS-101-701

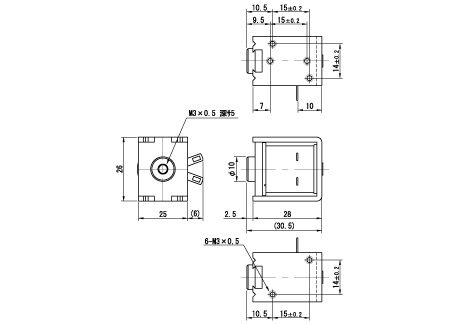

■　寸法図

■　一般特性 温度上昇 3.0Wで65deg以下 （連続通電） 絶縁特性 DC500Vメガ−100MΩ以上 （常温、常湿） 耐電圧 AC1000V 50/60Hz　１分間 （常温、常湿） 絶縁階級 A種 （A種以外の絶縁は特注です）

■　定格表 電圧 V 標準（連続） 通電率50%・1/2DUTY（間欠） 通電率25%・1/4DUTY（間欠） 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 6 12 500 約3.0W 6 1000 約6.0W 3 2000 約12.0W 12 48 250 24 500 12 1000 24 192 125 96 250 48 500 100 3330 30 1665 60 832.5 120

信明電機株式会社
