プル型ソレノイド

SS-100-702B

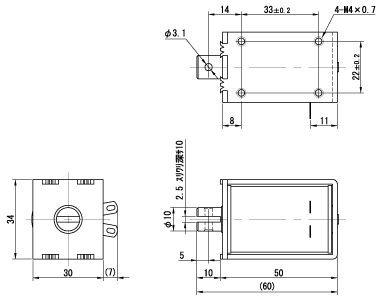

			■　寸法図

■　一般特性 温度上昇 4.6Wで65deg以下 （連続通電） 絶縁特性 DC500Vメガ−100MΩ以上 （常温、常湿） 耐電圧 AC1000V 50/60Hz　１分間 （常温、常湿） 絶縁階級 A種 （A種以外の絶縁は特注です）

■　定格表 電圧 V 標準（連続） 通電率50%・1/2DUTY（間欠） 通電率25%・1/4DUTY（間欠） 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 6 7.8 766 約4.6W 3.9 1538 約9.2W 1.95 3076 約18.2W 12 31 387 15.5 774 7.75 1548 24 125 192 66.4 361 33.2 722 100 2175 45 1087.5 92 543.7 183

信明電機株式会社
