双安定ラッチング型ソレノイド

SS-093K-701

		■　標準コイル表（20%間欠使用）1/5Duty約17.5W 電圧(V) コイル抵抗(Ω) 電流(mA) 外部抵抗(Ω) 6 1.4+1.4 2930 1.2 12 5.6+5.6 1480 4.5 24 22.6+22.6 730 19 ■　通電率による消費電力 5%間欠の場合 70.0W 10%間欠の場合 35.0W 20%間欠の場合 17.5W 50%間欠の場合 7.0W

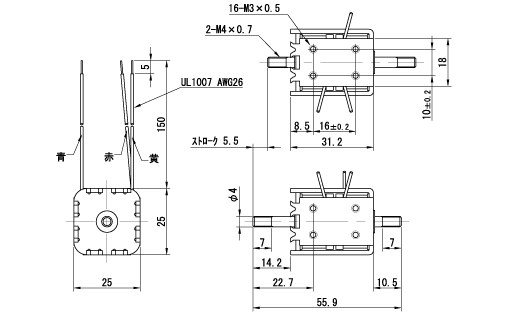

■　寸法図

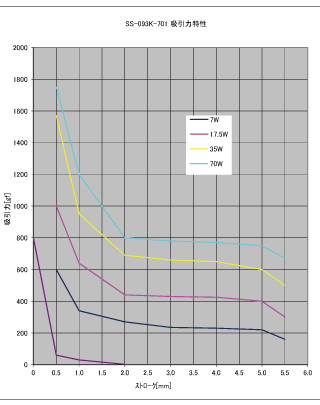

■　吸引力特性（初期値）
	70.0W=1/20 DUTY 35.0W=1/10 DUTY 17.5W=1/5　DUTY 7.0W=1/2 　DUTY
	この特性は２コイル（３線式）の場合です。 無励磁保持力は0.8kgf(×9.8N)以上です。 この特性は一例です。詳しくは弊社まで、お問合せください。

信明電機株式会社
