プル型ソレノイド

SS-072-401B

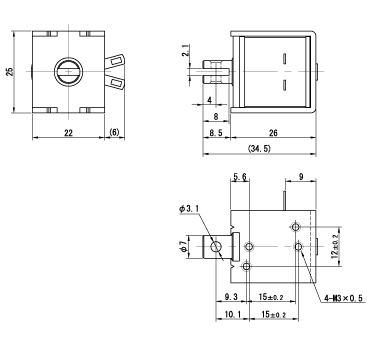

			■　寸法図

■　一般特性 温度上昇 3.5Wで65deg以下 （連続通電） 絶縁特性 DC500Vメガ−100MΩ以上 （常温、常湿） 耐電圧 AC500V 50/60Hz　１分間 （常温、常湿） 絶縁階級 A種 （A種以外の絶縁は特注です）

■　定格表 電圧 V 標準（連続） 通電率50%・1/2DUTY（間欠） 通電率25%・1/4DUTY（間欠） 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 抵抗Ω 電流mA 消費電力W 6 10.3 582 約3.5W 5.15 1165 約7.0W 2.57 2334 約14.0W 12 41.1 291 21.8 550 10.9 1100 24 165 145 82.5 290 41.2 582

信明電機株式会社
