スタンパーソレノイド

 SS-057K-001
(PAT.P)



■ 動作方法
  1. 印体ホルダーの中に永久磁石を組込んであります。
  2. ソレノイドコイルに通電されることによりソレノイド内の固定された鉄芯が磁化され、印体ホルダー内に組込まれた永久磁石が反発され飛び出し印体が捺印できます。
  3. 通電を切るとソレノイド内の固定鉄芯が無磁化状態になり印体中の磁石は吸引され印体は元に戻ります。
■ 使用上の注意

印加用の電圧の極性に御注意下さい。
リード線(赤)は+を印加、リード線(黒)はOV(グランド)として使用して下さい。


■ 仕様

定格電圧 DC24V(標準品)
DC6V, DC12V(特注品)
通電時間 0.1sec〜0.25sec
使用条件 間欠使用
通電率5%以下
ストローク 印体上向き3mm以下
印体下向き2.5mm以下
文字パターン ○印 3.8φ
寿命 機構部 10万回以上
印体部 10万回以上
周囲温度 5℃〜40℃
連続捺印回数 2.5万回以上

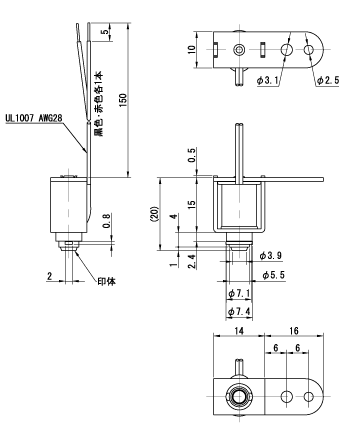

■ 寸法図



信明電機株式会社
