プル型ソレノイド
SS-043-501C
■

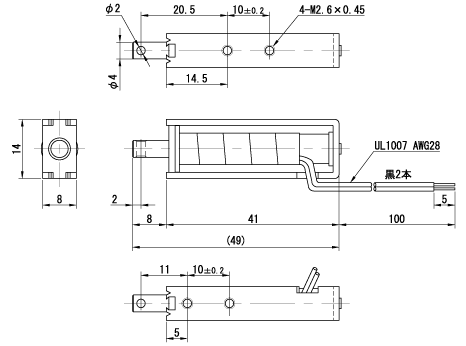

寸法図
■
一般特性
温度上昇
2.3Wで65deg以下
（連続通電）
絶縁特性
DC500Vメガ－50MΩ以上
（常温、常湿）
耐電圧
AC500V 50/60Hz １分間
（常温、常湿）
絶縁階級
A種
（A種以外の絶縁は特注です）
■
定格表
電圧 V
標準（連続）
通電率50%・1/2DUTY（間欠）
通電率25%・1/4DUTY（間欠）
抵抗Ω
電流mA
消費電力W
抵抗Ω
電流mA
消費電力W
抵抗Ω
電流mA
消費電力W
6
15.6
384
約2.3W
7.8
769
約4.6W
3.9
1.53
約9.2W
12
62.6
191
31.6
379
15.8
759
24
250
96
125
192
62.5
384
信明電機株式会社
