オプトセンサー

　OS-40, OS-40H, OS-40HB





■　電気仕様

検知方式 光透過型
動作方式 遮光時ON
出力方式 NPNオープンコレクター
使用光 赤外線
光質 直流光
定格動作電圧 5V
定格消費電流 30mA
定格負荷電圧 24V以下
定格負荷電流 100mA
応答速度 4msec以下
スイッチング速度 10μsec以下
スリット幅 50mm
スリット深サ 50mm
レンズ径 7φ


■　環境仕様

動作温度 -10℃〜+65℃
許容周囲湿度 35%〜85%
（但し、氷結しないこと）

■　その他仕様

検出体材質 遮光できるもの全て可

■　型別相違点

OS-40H 遮光レベル可変型
OS-40HB 遮光レベル可変型・防滴型
その他の規格はOS-40と同じ。
OS40、OS-40H、OS-40HBは各機種とも特性、構造等に特に相違点はありませんが、OS-40H及びOS-40HBは内部に遮光レベル調整用の可変抵抗を内蔵しており、ユーザーの御希望によりレベル調整が可能です。又、OS-40HBは更にケースに防滴加工が施されていますので、周囲の環境に対応できるよう、加工されています。
リード線は、OS-40 (180mm)　OS-40H、40HB (330mm)です。

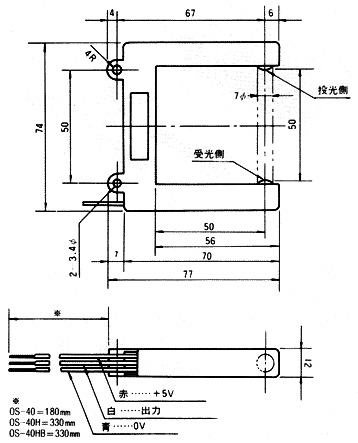

■　寸法図

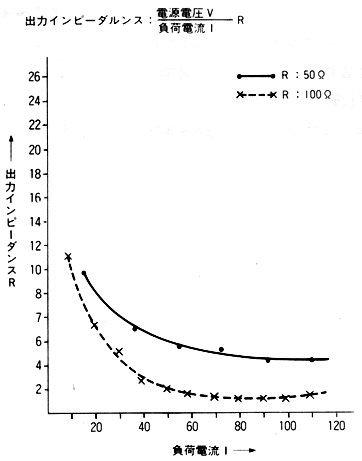

■　負荷電流−抵抗特性

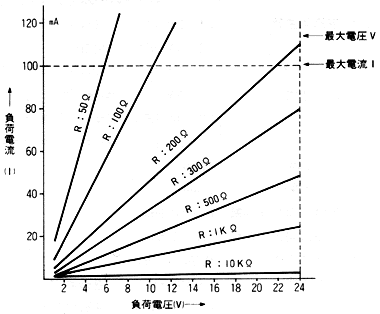

■　負荷電圧−負荷電流特性



信明電機株式会社
