オプトセンサー

OS-4

検出距離200mmの使いやすいセパレートタイプです。 投光側、受光側共レンズ部は6φと小さく、取付は簡単で操作しやすく設計されております。周囲の明るさは50Lxで検出体3.70φ、100Lxで6.00φと効率はよく、不透明体であれば、すべて検出できます。このセンサーには専用の増幅器OSA-10型をご使用下さい。

■　電気仕様 　(OSA-10専用増幅器併用の場合です） 最大印加電圧 DC5.0V±10% 最大負荷電圧 DC30V 消費電流 7mA±1.5 出力電流 150mAMAX 順電流 COM―R間 20mA以下 COM―T間 30mA以下 順電圧 COM―R間 2.2V（最大2.8V）Vceo COM―T間 1.2V（最大1.9V）Vr 応答速度 1msec以下 動作方式 遮光時ON 出力方式 NPNオープンコレクター 絶縁抵抗 DC500V　100MΩ以上 耐電圧 AC500V

■　環境仕様 動作温度 -20℃〜+60℃ 許容周囲湿度 35%〜85% 保存温度 -20℃ +65℃

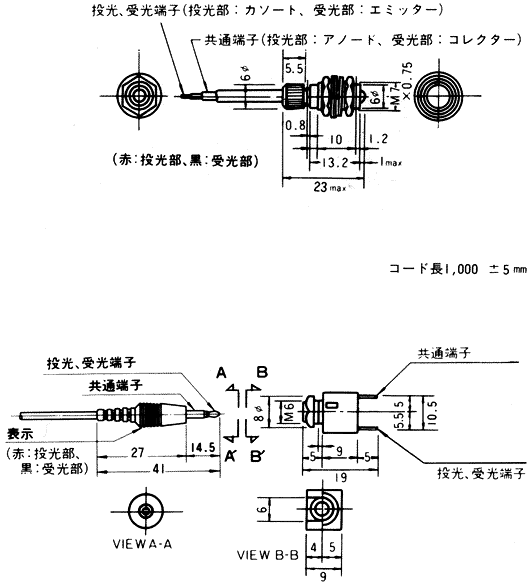

■　寸法図(OS-4)

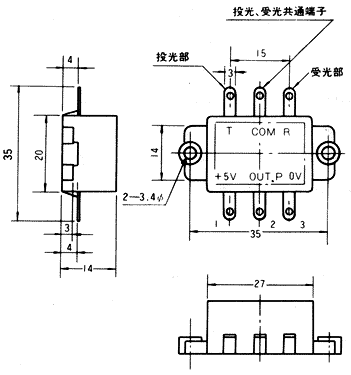

■　寸法図(OSA-10)

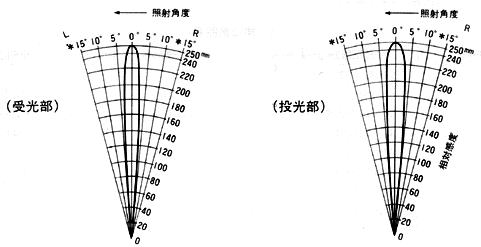

■　指向感度特性
